Fiche technique Livebox 2

Retrouvez toutes les caractéristiques de votre équipement Livebox 2.

ZTE/Sagem

Livebox 2

La Livebox 2 est un modem-routeur qui permet de bénéficier des services Orange (internet, téléphone et TV), en wifi ou en Ethernet depuis vos ordinateurs et périphériques connectés.

Livebox 2 - ZTE/Sagem
Général
  • Dimensions 242 x 170 x 41 mm
  • Fournisseur ZTE/Sagem
Connectivité
  • Connectivité internet ADSL, FTTH
  • Connectivité réseau local 4 ports Ethernet
  • Connectivité téléphonie 1 port RJ45 (compatible RJ11)
  • Connectivité USB 1 port USB maître 900 mA (latéral) et 1 port USB maître 500 mA (arrière)
Réseau local
  • Compatibilité réseau IPv4
  • Normes WiFi IEEE 802.11 b/g/n
  • Sécurisation sans fil WEP, WPA ou WPA 2
  • WiFi bande de fréquence 2,4 GHz
Tous les tutoriels
Afin de vous accompagner dans la prise en main, l’utilisation et le dépannage de votre mobile ou de votre tablette, retrouvez l’ensemble des modes opératoires et modes d’emploi à utiliser en cas de besoin.
Livebox 2 - ZTE/Sagem
contenu du coffret

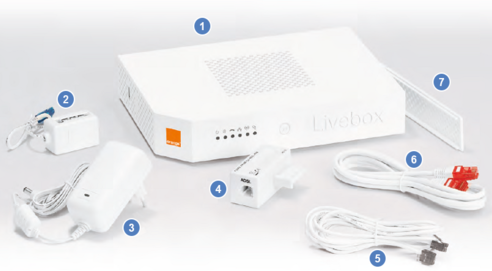

Livebox 2 : présentation du pack
1
Livebox

Elle permet d’accéder à internet.

2
convertisseur téléphonique (embout bleu)

Il permet de raccorder un téléphone à la Livebox.

3
bloc d’alimentation

N’utilisez que le bloc d’alimentation fourni pour la Livebox.

4
filtre ADSL

Il se branche sur la prise téléphonique que vous utilisez.

5
câble ADSL (embouts gris)

Il relie un filtre ADSL à la Livebox.

6
câble Ethernet (embouts rouges)

Il relie votre Livebox à votre ordinateur.

7
cache de la Livebox

Il permet de cacher certains câbles branchés sur la Livebox.

versions logicielles
  • Version ZTE en cours de déploiement : ZT20_sip-fr-5.2.10.1

    Version Sagem en cours de déploiement : SG20_sip-fr-5.2.10.1

vue avant de la Livebox 2

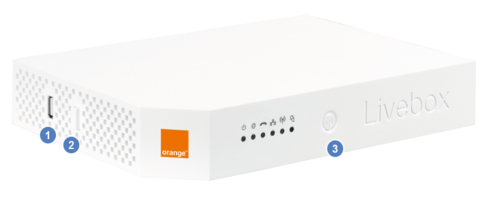

Livebox 2 : vue avant
1
prise USB latérale

Permet de raccorder des périphériques compatibles avec la Livebox 2 comme une clé USB, un disque dur ou une imprimante.

2
bouton Marche/Arrêt (0/I)

Permet d’allumer ou d’éteindre la Livebox.

3
bouton wifi

Permet d’allumer ou éteindre les fonctions wifi de la Livebox.

vue arrière de la Livebox 2
Livebox 2 : vue arrière
1
alimentation
2
prise bleue avec le téléphone

Elle permet d’utiliser le téléphone par internet.

3
prise ADSL grise

Elle permet de raccorder la Livebox à une prise téléphonique pour accéder à internet.

4
prise Ethernet rouge

Pour brancher un ordinateur.

5
prise Ethernet jaune

Pour brancher un décodeur TV d’Orange ou un ordinateur.

6
prise Ethernet verte : Pour brancher un ordinateur supplémentaire ou un second décodeur TV.
7
prise Ethernet blanche

Pour brancher un ordinateur supplémentaire.

8
prise USB arrière

Pour raccorder de petits périphériques compatibles avec la Livebox comme un Livephone ou une clé USB.

9
bouton de remise à zéro

Permet la remise à zéro de la Livebox.

les voyants de la Livebox 2
Livebox 2 : voyants
1
voyant d’alimentation

Le voyant est vert fixe lorsque la Livebox est démarrée.

2
voyant internet

Le voyant est vert fixe lorsque la Livebox est connectée à internet.

3
voyant téléphone par internet

Le voyant est vert fixe lorsque le téléphone par internet est activé et disponible.

4
voyant réseau local

Le voyant est vert clignotant lorsque la Livebox communique avec le réseau (cet état est tout à fait normal, il n'indique pas un problème lié à la Livebox).

5
voyant wifi

Le voyant est vert fixe lorsque le wifi est activé et disponible.

6
voyant de mise à jour

Le voyant est éteint si la Livebox est à jour.
