Comment brancher le câble optique sur la prise murale optique

Mise à jour le 23/04/2025

Vous avez choisi l'offre Fibre d'Orange et vous souhaitez installer votre Livebox pour bénéficier d'une connexion internet à très haut débit. Suivez ces étapes simples pour connecter le cordon optique à votre prise murale optique.

Avant de commencer

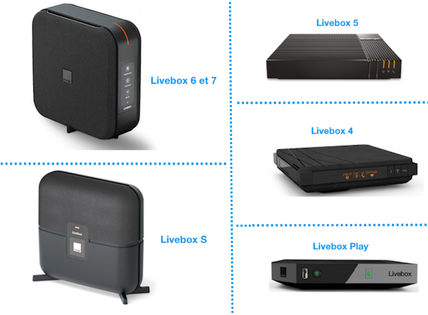

Vous devez détenir une Livebox compatible Fibre.

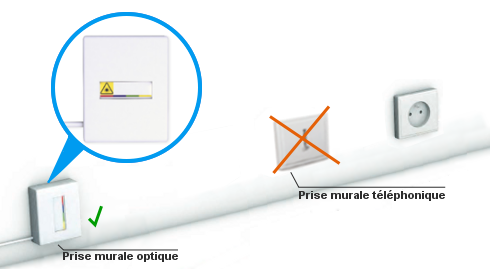

Repérer votre prise murale optique

Si vous ne trouvez pas cette prise, il est possible que celle-ci soit installée dans la Gaine Technique Logement (GTL) qui regroupe les équipements tels que les disjoncteurs, tableau électrique, coffre de communication ou en fonction de votre habitation, dans une pièce différente de l'ancienne prise murale téléphonique.

La prise murale téléphonique ne doit pas être utilisée pour brancher votre équipement Fibre.

Se munir du cordon optique

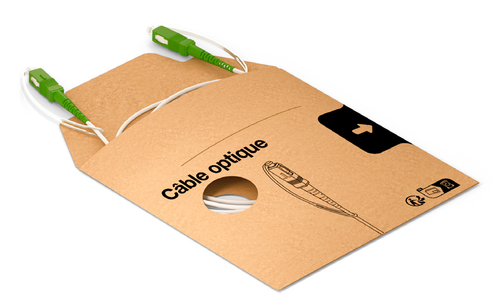

Vous trouverez le cordon optique dans le pack de la Livebox.

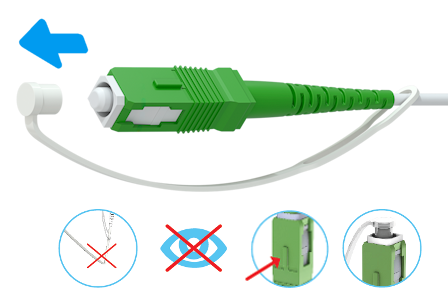

Retirer le capuchon sur une des extrémités du cordon optique

Quelques précautions sont à prendre durant la manipulation du cordon optique :

Lors des manipulations du cordon optique, veillez à ne jamais le pincer ou le coincer sous un objet lourd (meuble, etc.).
Les rayons utilisés pour la transmission de données par la Fibre Optique ne sont pas visibles à l’œil nu, mais peuvent être dangereux pour l’œil humain (risque d’aveuglement irréversible) : ne pas regarder directement les composants optiques.
Le cordon optique dispose d’un détrompeur pour effectuer les branchements sans erreur.
Les bouchons protègent le cordon optique de la poussière, une fois retirés, effectuer les branchements rapidement.

Raccorder le cordon optique à la prise murale optique

Le raccordement diffère selon le type de prise murale optique.

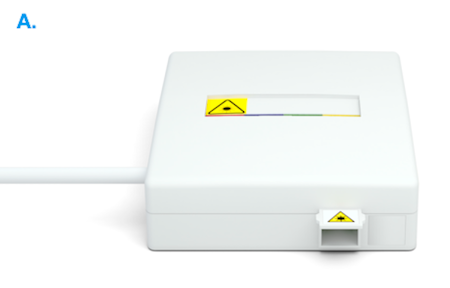

A. Votre prise murale optique dispose d'une seule prise :

Dans ce cas, branchez le cordon optique à la prise murale optique.

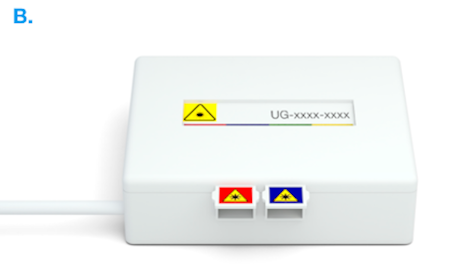

B. Votre prise murale optique dispose de 2 prises de couleurs :

Si la référence commence par U, branchez le cordon optique sur la prise bleue.
Si la référence commence par autre chose, branchez le cordon optique sur la prise rouge.

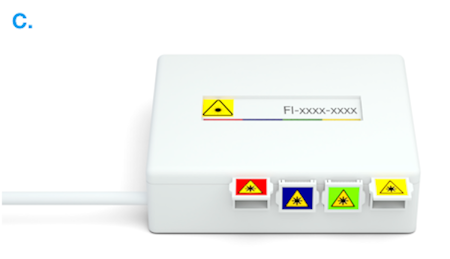

C. Votre prise murale optique dispose de 4 prises de couleurs :

Si la référence commence par F ou A, branchez le cordon optique sur la prise jaune.
Si la référence commence par autre chose, branchez le cordon optique sur la prise rouge.

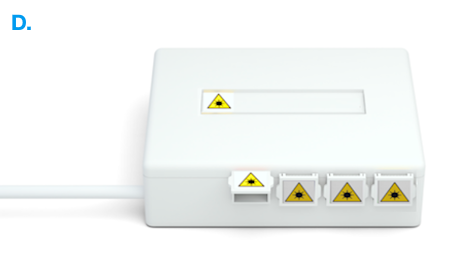

D. Votre prise murale optique est neutre :

Elle dispose de plusieurs prises mais il n'y a pas de référence ou les couleurs ne correspondent pas, dans ce cas, branchez le cordon optique sur la prise la plus à gauche de votre prise murale optique.
