Fiche technique Modem Fast 1201 - Sagem

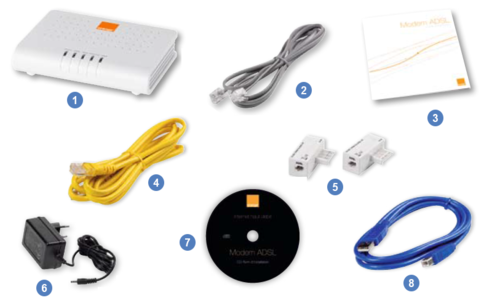

1. modem Sagem Fast 1201

   Il permet d’accéder à internet.

2. câble ADSL

   Il raccorde le modem ADSL au filtre ADSL.

3. guide d'installation

   Suivez les étapes décrites dans ce guide.

4. câble Ethernet

   Il relie votre modem ADSL à votre ordinateur.

5. filtre ADSL

   Il se branche sur la prise téléphonique.

6. bloc d’alimentation

   N’utilisez que le bloc d’alimentation fourni.

7. CD-Rom d'installation

   Le CD-Rom d'installation n'est pas compatible Windows 8.

8. câble USB

   Il relie votre modem ADSL à votre ordinateur.

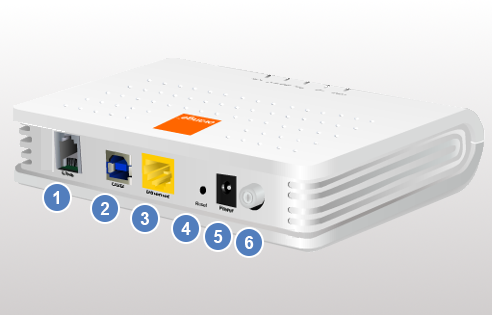

vue arrière du modem

1. prise Line

   Il permet de raccorder le modem à une prise téléphonique pour accéder à internet.

2. prise USB

   Pour brancher un ordinateur.

3. prise Ethernet

   Pour brancher un ordinateur.

4. prise Reset

   Pour remettre le modem aux paramètres usine.

5. alimentation
6. bouton ON/OFF

   Pour allumer et éteindre le modem.

les voyants du modem

1. voyant Power

   Le voyant est vert fixe lorsque le modem est sous tension.

2. voyant Link

   Le voyant est vert fixe lorsque le modem est synchronisé.

3. voyant Data

   Le voyant est vert clignotant lorsque le modem est en activité.

4. voyant Ethernet

   Le voyant est vert fixe si vous avez relié votre ordinateur avec le câble Ethernet.

5. voyant USB

   Le voyant est vert fixe si vous avez relié votre ordinateur avec le câble USB.
