Fiche technique Sagem slim (UHD 86/87/90)
Retrouvez toutes les caractéristiques de votre équipement Sagem slim (UHD 86/87/90).
Sagem
décodeurs slim UHD 90
Les décodeurs UHD 90 slim permettent de bénéficier de la nouvelle TV d'Orange par ADSL, par la Fibre ou par satellite.
- Processeur STi7105 (450 MHz)
- Capacité mémoire 256MB SDRAM
- Capacité stockage 64MB mémoire stockage firmware, 4MB mémoire OTP (one-time-programmable), 8 GB capacité flash NAND pour la VOD et le contrôle du direct
- Système d'exploitation Linux
- Carte à puce 1 x Carte à puce
- Sécurité Contrôle d’accès VIACCESS (Version 4.1)
- Protection de contenus WMDRM10
- Dimensions 314 x 195 x 45 mm
- Rack pour lecteur Blu-ray Non
- Alimentation Adaptateur Secteur AC/DC, tension d’alimentation 220-240 V ~50 Hz, consommation moyenne allumé < 13W, modes de veille basse consommation à 4W et 1,2W (veille profonde)
- Sortie audio 1 2 x RCA femelle D/G
- Sortie audio 2 1 x RCA femelle (S/PDIF)
- Sortie video 1 2 x CVBS (sortie vidéo analogique)
- Sortie video 2 1 x HDMI 1.3
- Prises péritel 2 (TV / auxiliaire)
- Ports USB 2.0 façade 1 x USB 2.0 (sur le côté gauche)
- Ports USB 2.0 face arrière 1 x USB 2.0
- Connectivité réseau local Port Ethernet 1 x 10/100bt (RJ-45)
- Capacité stockage 80 Go avec disque dur enregistreur TV en option
- Format de fichiers MP3, WAV, WMA MPEG, MOV, MKV, DIVX, MP4, AVI, WMV JPEG, GIF, PNG
- Protection contre la copie Macrovision 7.1 HDCP
- Radiofréquence Non (infrarouge)
- Entrée antenne 1
- UHF 470 - 862 MHz (largeur de bande 8 MHz)
- VHF 174 - 222 MHz (largeur de bande 7/8 MHz)
- Niveau d'entrée RF -90 à -20 dBm
- Impédance RF 75 ohms
- Pas d'ajustement tuner 166.66 KHz
- Tuners 1 x TNT, 1 x SAT (DVB-S2)
- Sortie antenne 1
- Management TR-069, TR106, WT/TR-135
- Réseau domestique UPnP 2.0, DLNA 1.5
- Transport UDP/IP, TCP/IP, HTTP (S), RTCP, RTP, RTSP
- Gestion de l'heure NTP (RFC 1889)
- DHCP DHCP standards (RFCs 2131/2132/3203/3004/3011)

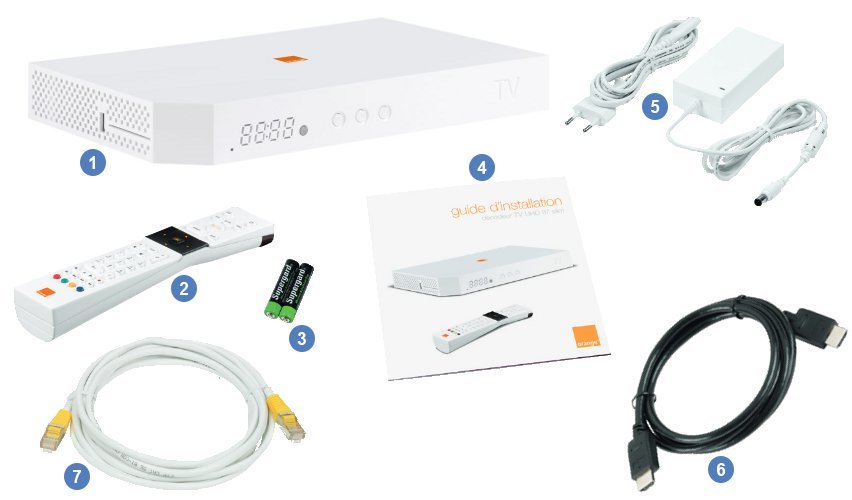

Pour accéder à la TV d'Orange.
Pour naviguer dans les chaînes et menus de la TV d'Orange.
(type AAA) à insérer dans la télécommande.
Il décrit les étapes à suivre pour l’installation de votre décodeur TV.
N’utilisez que le bloc d’alimentation fourni avec le décodeur TV.
Pour relier le décodeur TV à votre téléviseur haute définition.
Pour relier le décodeur TV à votre Livebox.
Version logicielle 40.55.07 suite à la mise à jour des décodeurs en cours jusqu'à la fin de l'année.
Remarque : Pour consulter la version logicielle, aller sur la rubrique infos techniques de votre décodeur.
Vous avez la TV par satellite et vous rencontrez un problème suite à la mise à jour de votre décodeur TV. Vous pouvez visualiser les différents cas possibles ainsi que leur résolution.
Pour connecter un périphérique de stockage USB (clé USB, disque dur, ...) et lire les contenus.
Pour insérer votre carte d'accès TV (envoyée par courrier).

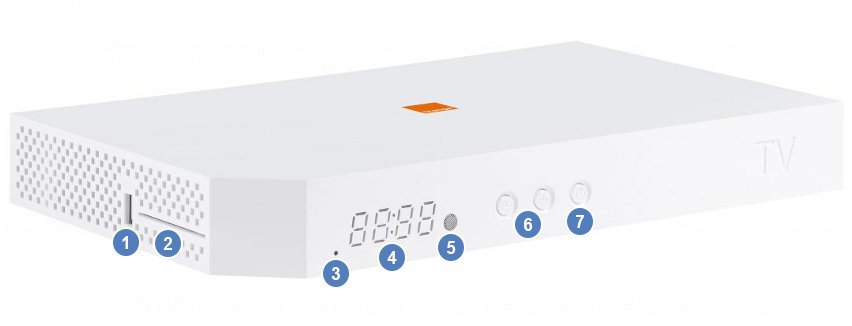

Affiche le statut du décodeur (allumé, éteint ou en veille).
Affiche l’heure et les actions effectuées (volume, numéros de chaîne, ...).
Reçoit les ordres de la télécommande.
Permettent de changer de chaîne.
Permet la mise en veille ou la sortie de veille du décodeur TV.
Emplacement réservé pour l’insertion du disque dur enregistreur TV en option.
Pour éjecter le disque dur enregistreur TV.
Permet d’éteindre et d’allumer électriquement le décodeur TV.
Pour brancher le bloc d’alimentation.
Pour connecter votre décodeur TV à votre Livebox.
Pour connecter un périphérique de stockage USB : (clé USB, disque dur...) et lire les contenus.
Pour connecter une chaîne Hi-Fi, un amplificateur...
Pour connecter votre Home cinéma Dolby Digital (sortie audionumérique).
Pour connecter un téléviseur haute définition (HD).
Pour connecter un téléviseur standard (SD).
Pour connecter différents équipements (lecteur/enregistreur DVD, magnétoscope...).
Pour connecter votre antenne TNT, si vous souhaitez bénéficier des chaînes TNT locales sur votre décodeur TV.
Pour relier le décodeur TV au téléviseur ou à un autre équipement (enregistreur DVD, magnétoscope, ...).
Pour relier le décodeur TV à votre antenne satellite.
