Fiche technique Samsung SHD 85

Retrouvez toutes les caractéristiques de votre équipement Samsung SHD 85.

Samsung

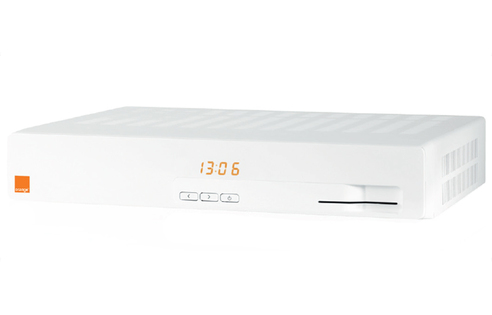

décodeur SHD 85

Ce décodeur TV par satellite d'ancienne génération n'est plus commercialisé. Si vous disposez de ce décodeur, nous vous l’échangeons gratuitement contre un décodeur qui vous permettra de bénéficier des évolutions de la TV d’Orange.

décodeur SHD 85 - Samsung
Général
  • Processeur STi7109TWD (2x266MHz)
  • Capacité mémoire 128MB SDRAM
  • Capacité stockage 2 GB capacité flash NAND pour la VOD
  • Système d'exploitation Linux
  • Carte à puce 1 x Carte à puce
  • Sécurité Contrôle d’accès VIACCESS (Version 4.1)
  • Protection de contenus WMDRM10
Connectivité
  • Sortie audio 1 2 x RCA femelle D/G
  • Sortie audio 2 1 x RCA femelle (S/PDIF)
  • Sortie video 1 2 x CVBS (sortie vidéo analogique)
  • Sortie video 2 1 x HDMI 1.3
  • Prises péritel 2 (TV / auxiliaire)
  • Ports USB 2.0 façade Non
  • Ports USB 2.0 face arrière 1 x USB 2.0
  • Connectivité réseau local Port Ethernet 1 x 10/100bt (RJ-45)
Media
  • Protection contre la copie Macrovision 7.1 HDCP
Télécommande
  • Radiofréquence Non (infrarouge)
Hertzien
  • Entrée antenne 1
  • UHF 470 - 862 MHz (largeur de bande 8 MHz)
  • VHF 174 - 222 MHz (largeur de bande 7/8 MHz)
  • Niveau d'entrée RF -90 à -20 dBm
  • Impédance RF 75 Ohms
  • Pas d'ajustement tuner 166.66 KHz
  • Tuners 1 x TNT, 1 x SAT (DVB-S2)
  • Sortie antenne 1
Protocoles
  • Management TR-069, TR106, WT/TR-135
  • Réseau domestique UPnP 2.0, DLNA 1.5
  • Transport UDP/IP, TCP/IP, HTTP (S), RTCP, RTP, RTSP
  • Gestion de l'heure NTP (RFC 1889)
  • DHCP DHCP standards (RFCs 2131/2132/3203/3004/3011)
Tous les tutoriels
Afin de vous accompagner dans la prise en main, l’utilisation et le dépannage de votre décodeur TV, retrouvez l’ensemble des modes opératoires et modes d’emploi à utiliser en cas de besoin.
décodeur SHD 85 - Samsung
Contenu du coffret
Contenu du pack décodeur SHD 85
1
décodeur TV

Pour accéder à la TV d'Orange.

2
télécommande

Pour naviguer dans les chaînes et menus de la TV d'Orange.

3
2 piles 1,5 V

(type AAA) à insérer dans la télécommande.

4
guide d'installation

Il décrit les étapes à suivre pour l’installation de votre décodeur TV.

5
câble ethernet

Pour relier le décodeur TV à votre Livebox.

6
cordon péritel

Pour relier le décodeur TV à votre téléviseur standard.

7
cordon HDMI

Pour relier le décodeur TV à votre téléviseur haute définition.

Versions logicielles

Une opération d'échange de matériel est en cours pour bénéficier de la nouvelle TV d'Orange.

Vous avez la TV par satellite et vous rencontrez un problème suite à la mise à jour de votre décodeur TV. Vous pouvez visualiser les différents cas possibles ainsi que leur résolution.

Vue avant du décodeur SHD 85
1
boutons de sélection

Permettent de changer de chaîne.

2
bouton de mise en veille/sortie de veille

Permet la mise en veille ou la sortie de veille du décodeur TV.

3
afficheur digital

Affiche l’heure et les actions effectuées (volume, numéros de chaîne, ...).

4
voyant lumineux et récepteur infrarouges

Affichent le statut du décodeur (allumé, éteint ou en veille) et reçoivent les ordres de la télécommande.

5
lecteur de carte d'accès TV

Pour insérer votre carte d'accès TV (envoyée par courrier).

Vue arrière du décodeur SHD 85
1
prise entrée antenne

Pour connecter votre antenne TNT, si vous souhaitez bénéficier des chaînes TNT locales sur votre décodeur TV.

2
prise sortie antenne

Pour relier le décodeur TV au téléviseur ou à un autre équipement (enregistreur DVD, magnétoscope, ...).

3
prise entrée satellite

Pour relier le décodeur TV à votre antenne satellite.

4
prise Ethernet

Pour connecter votre décodeur TV à votre Livebox.

5
prise USB

Pour connecter un périphérique de stockage USB (clé USB, disque dur, ...) et lire les contenus.

6
prises audio

Pour connecter une chaîne Hi-Fi, un amplificateur...

7
prise S/PDIF

 Pour connecter votre Home cinéma Dolby Digital (sortie audionumérique).

8
prise HDMI

Pour connecter un téléviseur haute définition (HD).

9
prise sortie péritel

Pour connecter un téléviseur standard (SD).

10
prise entrée péritel

Pour connecter différents équipements (lecteur/enregistreur DVD, magnétoscope...).

11
interrupteur marche/arrêt

Permet d’éteindre et d’allumer électriquement votre décodeur TV.

12
câble d'alimentation électrique

Pour brancher le décodeur électriquement.
